Projekt FVE a projektová dokumentace FVE – co obsahuje a kdy je potřeba

Na této stránce najdete

Co je projekt fotovoltaické elektrárny (FVE)

Projekt FVE je soubor technických dokumentů, podle kterých se fotovoltaická elektrárna navrhne, posoudí, připojí a zrealizuje. Slouží jako podklad pro montážní firmu, revizi, distributora i případné dotace nebo další schvalování. Nejde tedy jen o "obrázek panelů na střeše", ale o dokumentaci, která rozhoduje o bezpečnosti, funkčnosti i správném postupu celé realizace.

• montážní firma FVE postaví,

• revizní technik ji může bezpečně zrevidovat,

• distributor posoudí, zda a jak FVE připojit k síti,

• úřady a dotace ověří, že je FVE navržena podle předpisů a podmínek programu.

K čemu projekt FVE slouží

Dobře zpracovaný projekt FVE pomáhá investorovi, montážní firmě i reviznímu technikovi. Ujasňuje technické řešení, zjednodušuje komunikaci s distributorem a snižuje riziko zbytečných změn při realizaci.

• víte, jaké konkrétní komponenty budou použity (panely, střídač, kabely, jištění…),
• máte přehled o zapojení, ochranách, měření a návaznosti na stávající elektroinstalaci,
•  máte podklad pro distributora, revizi a podle potřeby i pro dotaci nebo úřad,
• dokumentace usnadní servis, budoucí úpravy i předání stavby.

U FVE na střechách řeším také požární bezpečnost – více v článku Požární bezpečnost FVE na střeše.

Kdy projekt FVE potřebujete

Projekt FVE je potřeba zejména tehdy, když už nestačí jen orientační návrh a je nutné doložit konkrétní technické řešení. Typicky jde o připojení k distribuční síti, revizi, dotaci, stavební řízení nebo složitější technologii, kde je důležité mít jasně popsané zapojení, ochrany a způsob provozu.

• chcete připojit FVE k distribuční síti,
• řešíte dotaci,
• montážní firma nebo revizní technik požadují technické podklady,
• výkon nebo typ stavby už vyžaduje širší rozsah dokumentace,
• projekt zahrnuje baterii, řízení přetoků, více rozvaděčů nebo složitější provoz.

U žádosti o připojení FVE se často neřeší jen samotný formulář, ale hlavně soulad mezi projektovou dokumentací, jednopólovým schématem, technickými údaji střídače, nastavením ochran a požadovaným výkonem. Pokud si tyto podklady vzájemně neodpovídají, distributor může žádost vrátit k doplnění.

Podrobněji to rozebírám v článku Žádost o připojení výrobny FVE – podklady, které se nejčastěji vracejí k doplnění.

Jednopólové schéma FVE (kontrolní seznam)

Jednopólové schéma je jeden z nejdůležitějších výstupů projektu FVE. Distributor podle něj posuzuje připojení, montážní firma se podle něj orientuje při realizaci a revizní technik v něm hledá klíčové souvislosti zapojení, ochran a měření. Právě zde bývají nejčastější chyby, kvůli kterým se žádosti vracejí k doplnění nebo vznikají problémy při revizi.

👉 Jednopólové schéma FVE – co musí obsahovat (kontrolní seznam)

U menších FVE na rodinných domech

U menších FVE na rodinných domech se někdy tvrdí, že projekt není potřeba. V praxi ale distributor i revizní technik často chtějí alespoň jednopólové schéma a základní technickou zprávu. Kvalitní projekt navíc snižuje riziko improvizací při montáži a usnadňuje budoucí úpravy nebo rozšíření systému.

• u dotací se často objednává širší rozsah dokumentace i tam, kde by minimum bylo menší.
• distributor a revize obvykle chtějí vidět základní technické podklady,

Co obvykle obsahuje projektová dokumentace FVE

Co v typické projektové dokumentaci FVE ode mě dostanete

Konkrétní obsah se liší podle typu objektu a požadavků distributora nebo dotace, ale běžně projekt FVE obsahuje:

1. Technickou zprávu

• popisuje celou FVE – výkon, typ panelů, střídačů, baterií, způsob připojení,

• uvádí schéma napojení na stávající elektroinstalaci,

• řeší ochrany, jištění, uzemnění a přepěťovou ochranu; podrobněji to vysvětluji v samostatném článku o svodičích přepětí u FVE.

• v případě potřeby obsahuje i informace pro dotace (výkon, roční výroba, účel využití apod.).

2. Jednopólové schéma FVE

• zjednodušené elektro schéma FVE,

• ukazuje, jak jsou panely zapojeny do stringů, jak jsou připojeny ke střídači, jak jsou zařazené ochranné prvky, rozvaděče a měření;

• je to klíčový podklad pro distributora, revizi a montážní firmu.

• Kontrolní seznam pro investora: co musí jednopólové schéma FVE obsahovat a jak poznat nejčastější chyby (distributor / revize): Jednopólové schéma FVE – co musí obsahovat.

3. Výkresy a situace

• půdorys střechy nebo konstrukce s umístěním panelů,

• v případě potřeby i základní situace objektu (pohled na dům/halu v kontextu pozemku).

4. Výpočty a dimenzování

• dimenzování kabelů, jištění a ochran, Související článek: Zkratové proudy a dimenzování jištění u AC části (5 typických omylů)

• kontrola proudů a napětí ve stringách proti parametrům střídače,

• selektivita jištění, pokud je vyžadována.

5. Podklady pro související profese

• podklady pro statika (zatížení střechy panely a konstrukcí),

• podklady pro požárně bezpečnostní řešení (PBŘ).

Související praktické články

Jak má vypadat výkaz materiálu pro kontrolu a převzetí

Projekt může vypadat dobře, ale nejde podle něj stavět (7 signálů)

Co je v ceně a co obvykle bývá mimo cenu

V ceně obvykle je

• Studie PVSOL (varianty, výkazy, stíny…)

• Jednopólové schéma

• Technická zpráva

• Podklady pro NZÚ

• Dokumentace skutečného provedení do +10–15 % změn

Mimo cenu bývá

• PBŘ a statika,
• inženýring a jednání s úřady,
• větší změny proti původnímu návrhu,
• nadstandardní přepracování řešení.

Dokumentace skutečného provedení v ceně:
Po realizaci zapracujeme drobné odchylky oproti schválenému návrhu (typicky posuny v řádech, drobné změny tras a osazení) a předáme dokumentaci skutečného provedení, pokud změny nepřesáhnou cca 10–15 % původního řešení.

Změny nad 10–15 % (nové řešení):
Při větších změnách koncepce (výrazná změna výkonu, typologie střídače, přidání baterie, zásadní změny stringování/ochran apod.) se domlouvá doplatek dle rozsahu – vždy předem.

Výstupy, které ode mě obvykle dostanete

•  Technická zpráva (PDF)

• Jednopólové schéma (PDF)

• Výkres střechy / umístění panelů (PDF)

• Dimenzování kabelů, jištění a ochran (PDF)

• Podklady pro distributora (podle oblasti)

• Seznam použitých prvků a základní parametry (PDF)

Projekt FVE pro rodinný dům, firmu a obec – v čem se liší

Rodinný dům

U rodinných domů se nejčastěji řeší:

• výkon FVE 5–10 kWp,

• případně baterie a zálohované okruhy (backup),

• dotace NZÚ.

Projekt FVE se zaměřuje na:

• bezpečné zapojení do stávající elektroinstalace,

• jednoduchou a přehlednou dokumentaci pro revizi a distributora,

• podklady pro NZÚ (pokud je potřeba).

Firma (hala, sklad, provozovna)

U firem je důležité:

• sladit FVE s profilem spotřeby (výroba, chlazení, technologie),

• řešit větší výkony (desítky až stovky kWp),

• počítat s distribučními limity, asymetriemi, rezervovaným příkonem,

• připravit dokumentaci pro dotace typu RES+ a další programy.

Projekt FVE často obsahuje:

• více variant výkonu FVE,

• podklady pro výběrové řízení na dodavatele FVE,

• detailnější koordinační výkresy a schémata.

Obec, škola, veřejná budova

U obcí a škol se kromě techniky řeší i:

• provozní spolehlivost a jednoduchost obsluhy,

• prezentace záměru zastupitelstvu a veřejnosti,

• návaznost na jiné projekty (zateplení, nová střecha, rekonstrukce).

Projekt FVE pro obce:

• musí být srozumitelný jak pro techniky, tak pro rozhodovací orgány,

• často zahrnuje více budov nebo variant,

• je podkladem pro dotace a výběrové řízení.

Podrobnější srovnání najdete na samostatné stránce Projektování fotovoltaických elektráren.

Jak probíhá spolupráce na projektu FVE krok za krokem

1. Úvodní kontakt a zadání

• stručně si vysvětlíme o jaký objekt a výkon jde,

• domluvíme se, zda chcete jen projekt, nebo i studii v PVSOL a základní ekonomické zhodnocení,

• pošlu vám seznam potřebných podkladů (spotřeba, revize, schémata, fotky střechy apod.).

2. Návrh FVE (často v PVSOL)

• na základě podkladů navrhnu výkon FVE, typ panelů, střídač a případně baterii,

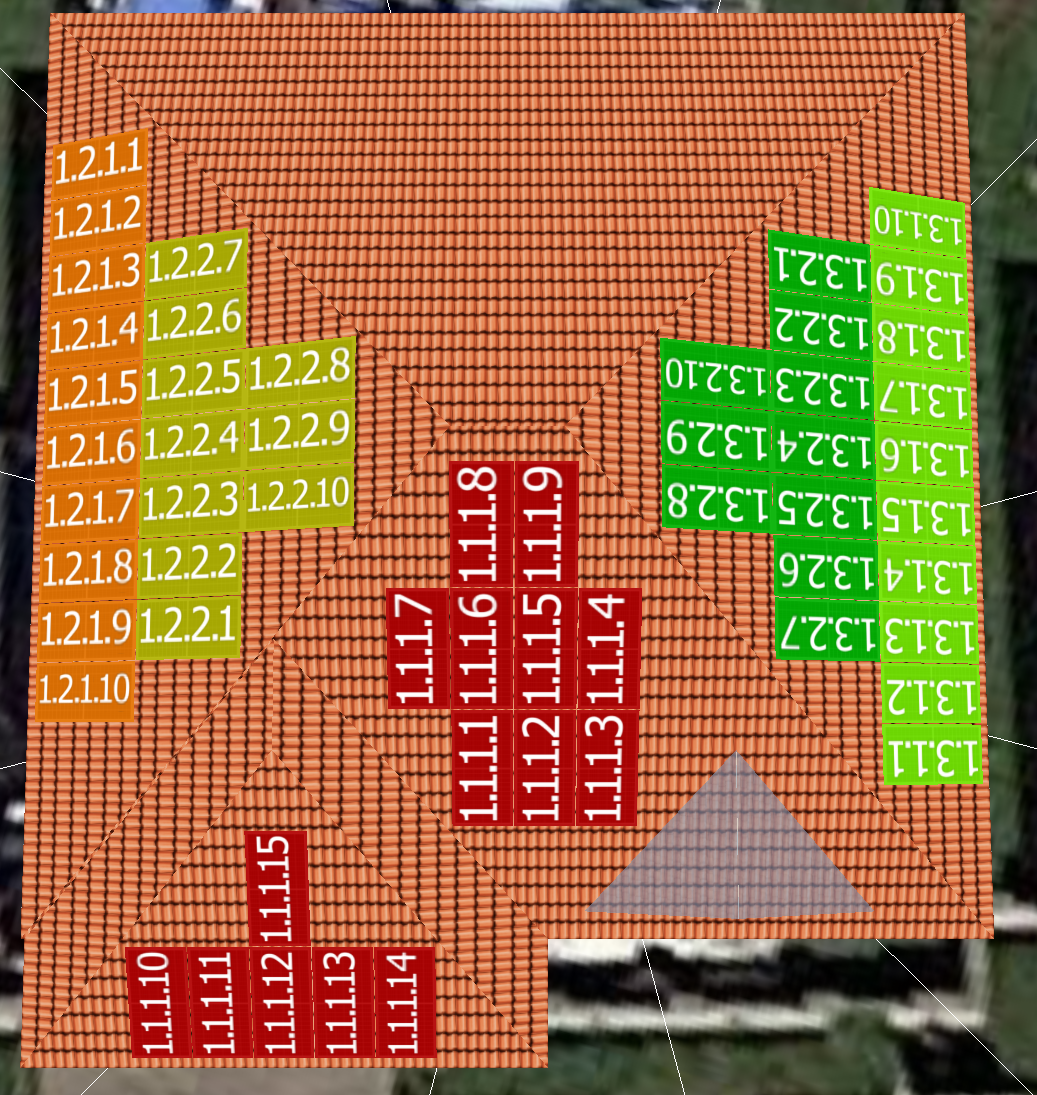

• v programu PVSOL ověřím výrobu, průběh výkonu a návratnost,

• návrh s vámi konzultuji a případně upravíme parametry podle vašich priorit (větší výkon, menší výkon, jiný typ střídače, rozsah backupu).

3. Zpracování projektové dokumentace

• zpracovávám technickou zprávu, jednopólové schéma, výkresy a výpočty,

• průběžně s vámi řeším nejasnosti a specifika objektu,

• pokud je potřeba, koordinuji se statikem, PBŘ, revizním technikem hromosvodu.

4. Předání projektu

• projekt FVE vám předám v PDF (pro distributora, dotace, montážní firmu),

• podle domluvy může být k dispozici i v editovatelné podobě (pro další úpravy / velké projekty),

• vysvětlím vám hlavní body projektu tak, abyste jim rozuměli.

5. Podpora při jednání s montážní firmou a distributorem

• pokud chcete, mohu vám pomoci při jednání s dodavatelem FVE – aby projekt respektoval,

• a podle potřeby dolaďujeme projekt podle finálních podmínek distributora a skutečného provedení.

Kolik stojí projekt FVE a co ovlivňuje jeho cenu

Cena projektu FVE se liší podle výkonu, složitosti střechy/tras, požadavků distributora a toho, zda je potřeba PBŘ, statika nebo inženýring.

Konkrétní čísla a rozsah dodávky najdete zde:

Proč si nechat projekt FVE udělat u nezávislého projektanta

Nejsem montážní firma ani prodejce jednoho systému. Návrh FVE zpracovávám jako nezávislý projektant podle technického a ekonomického smyslu konkrétního záměru.

Jako nezávislý projektant FVE:

• nejsem vázaný na jednoho dodavatele nebo konkrétní systém,

• návrh FVE dělám podle toho, co dává smysl pro vás – ne podle skladových zásob nějaké firmy,

• projekt můžete použít:

  • u více montážních firem (pro porovnání nabídek),

  • pro dotace,

  • pro stavební úřad a distributora.

V praxi to znamená srozumitelnější projekt, menší riziko nevhodného návrhu a lepší možnost porovnat více dodavatelů.

Shrnutí

Projekt FVE je důležitý podklad pro bezpečnou, funkční a dobře připravenou fotovoltaickou elektrárnu. Pomáhá při připojení, revizi, realizaci i dotacích a snižuje riziko zbytečných chyb během stavby. Rozsah dokumentace se liší podle typu objektu a cíle projektu, ale vždy se vyplatí mít jasno v tom, co má být součástí návrhu a kdo bude podle dokumentace dále pracovat.

Související témata

Záruky původu: kdy to dává smysl a co musí být připravené (měření, data, evidence)

Střešní FVE: stavební část – statika, plášť, požárně bezpečnostní podklady

Chystáte revizi? Tady je kontrolní seznam a co musí být připravené: Revize FVE: co revizní technik reálně kontroluje na místě (a co musí vidět v dokumentaci)

Monitoring a datalogger u FVE – kdy je to jen pohodlí a kdy podmínka pro vyúčtování a servis.

Řešíte v projektu i měření výroby a spotřeby (elektroměr vs. měření pro řízení)? Tady je praktický návod, co má být zakresleno: Měření výroby a spotřeby (FVE).

Často kladené otázky k projektu FVE

5) Jaké podklady mám poslat, aby bylo jasno "co chci"?

Nejrychlejší je poslat: adresu objektu, krátký popis záměru (RD/firma/obec), informaci zda chcete přetoky / bez přetoků, zda plánujete baterii, a ideálně roční spotřebu (faktury nebo souhrn). Pomůže i pár fotek: rozvaděč, místo pro střídač/baterii a střecha/plocha. Z těchto informací lze rychle určit rozsah projektu a předejít dlouhému "doptávání".

6) Co je jednopólové schéma FVE a proč je důležité?

Jednopólové schéma je přehledné elektrické schéma, které ukazuje zapojení FVE od DC části přes střídač až po napojení na rozvaděč a síť. Je klíčové pro posouzení připojení, pro montáž i pro revizi, protože jasně definuje ochrany, jištění a propojení prvků. Proto je to jeden z nejčastějších výstupů, které investoři i montážní firmy požadují.

7) Přetoky vs. bez přetoků – co to znamená a jak to souvisí s projektem?

Přetok je situace, kdy FVE posílá přebytky do distribuční sítě. Režim "bez přetoků" znamená, že se výkon řídí tak, aby do sítě neodtékal (nebo jen v povolené míře). V projektu je potřeba popsat, jak bude měření a regulace výkonu řešena (měření v hlavním rozvaděči, řízení střídače apod.), aby bylo jasné, že systém bude plnit podmínky připojení.

8) Potřebuji projekt kvůli dotaci?

U dotací se požadované výstupy liší podle programu a konkrétní výzvy. Obecně ale platí, že se vyžadují přehledné technické podklady, které doloží navržený výkon, technologii, zapojení a soulad s podmínkami. Pokud cílíte dotaci, je dobré to říct hned na začátku – rozsah projektu se tomu přizpůsobí.

9) Je potřeba řešit požární bezpečnost (PBŘ) a kdy?

Požární řešení závisí na typu objektu, dispozičním řešení, velikosti FVE a požadavcích konkrétního projektu. U některých staveb je PBŘ součástí dokumentace nebo se řeší návaznými podklady. Smyslem je mít jasně popsané bezpečnostní principy a podklady pro schválení a provoz.

10) Jak poznám, že jsem "poučený zákazník" a mám zadání připravené?

Jakmile víte (a) typ objektu a cíl (připojení/dotace/realizace), (b) zda chcete přetoky a baterii, a (c) máte přibližnou spotřebu a základní představu o umístění technologie, máte zadání v dobré kondici. V tu chvíli už obvykle stačí jen doplnit detaily a projekt lze řešit rychle a bez zbytečných iterací.

Pokud chcete získat další informace, tak se podívejte na nejčastější otázky a odpovědi, které naleznete v sekci "Časté otázky a odpovědi."

Chcete nezávazně zjistit, jaký rozsah projektu FVE dává smysl pro váš dům, firmu nebo obec? Napište mi několik základních informací o objektu a spotřebě. Ozvu se vám s návrhem postupu a orientační cenou.
